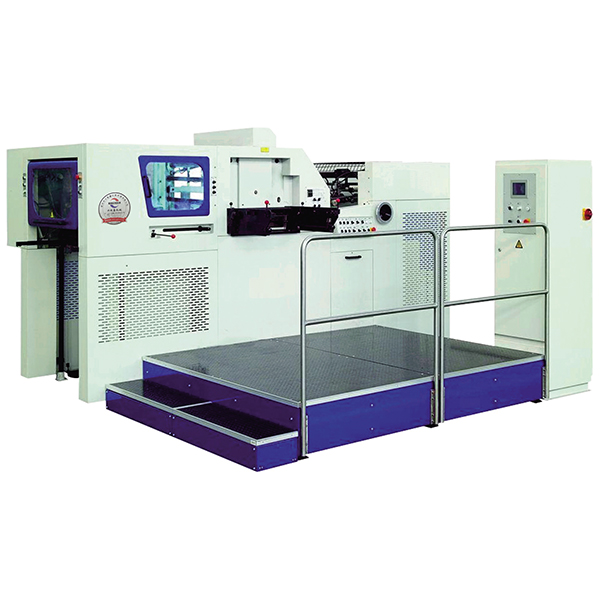

關于全自動平壓平模切機模切機構特性分析及結構優

      隨著包裝工業的迅猛發展,市場 對高性能模切機的需求量日益劇增。但是,從市場上現有產品來看,國產模切機產品在加工速度、加工精度、工作穩定性和可靠性上都與國外的先進產品存在著較大 的差距,市場大部分被國外產品占有,提高國產模切機產品質量迫在眉睫。模切機構作為模切機的核心部分,其機械運動性能的好壞對模切機的整體工作能力及性能 起著至關重要的作用。因此,對模切機構的工作原理、運動學特性進行深入研究是提高模切機工作能力及性能的關鍵,對模切機構進行科學、合理的優化設計是提高 我國模切機產品市場競爭力的根本措施。 本課題結合唐山玉印公司的現有某型號模切機產品,對其雙肘桿驅動機構進行了系統的運動學理論分析,并基于改善機構的運動學特性及模切工藝質量的目的,建立 了新的共軛凸輪驅動機構設計方案,運用現代設計方法對其結構進行了全面的創新優化設計,在滿足模切精度的前提下,將模切機構的工作速度提高到7500轉/ 時,并相應提高了模切機的整體工作性能。

       論文的主要工作內容和研究結果有以下幾點： 首先,針對現有模型號模切機產品,對其模切機構建立了數學模型,運用了復數矢量法對其運動進行了精準求解,得到了雙肘桿各構件的運動方程,并通過 MATLAB編寫程序得到了模切機在高工作速度(6000轉/時)時機構各桿件的位移、速度、加速度變化曲線圖。 根據雙肘桿機構的運動特性曲線,得出了影響模切機構性能的主要因素及其影響方式。其中,模切平臺、連桿、上肘桿的加速度運動規律對模切機性能的影響至大, 它們?cè)谶\(yùn)動過程中所具有的峰值加速度產生較大的沖擊載荷,且模切平臺的運動規律不符合模切工藝要求。 基于改善機構的運動學特性及模切工藝質量的目的,以模切平臺的改進加速度運動規律為設計準則,對雙肘桿機構的結構進行了全面優化設計,建立了以共軛凸輪驅 動代替曲柄驅動的設計方案,并通過MATLAB對共軛凸輪機構進行了精準反求設計,并且得到了共軛凸輪的精準輪廓。

       最后,通過ADAMS對優化設計后的共軛凸輪驅動機構進行運動仿真分析,得到了新機構中各構件的位移、速度、加速度變化曲線,并通過對比發現,共軛凸輪驅 動機構在設計工作速度(7500轉/時)時的運動特性更有利于提高機構的運動精度、更符合模切工藝要求,使之結構更加簡單緊湊、從而更加有效的提高了模切 機構的工作能力及性能。
